MAZDA3で初めてのDIY！｜作業編

2025年6月11日投稿者: oshibori 0

TV-KIT（Data System UTV-414）取り付け

使用工具：TONE 内張はがしツール／SK11 ラチェットセット TS-211M

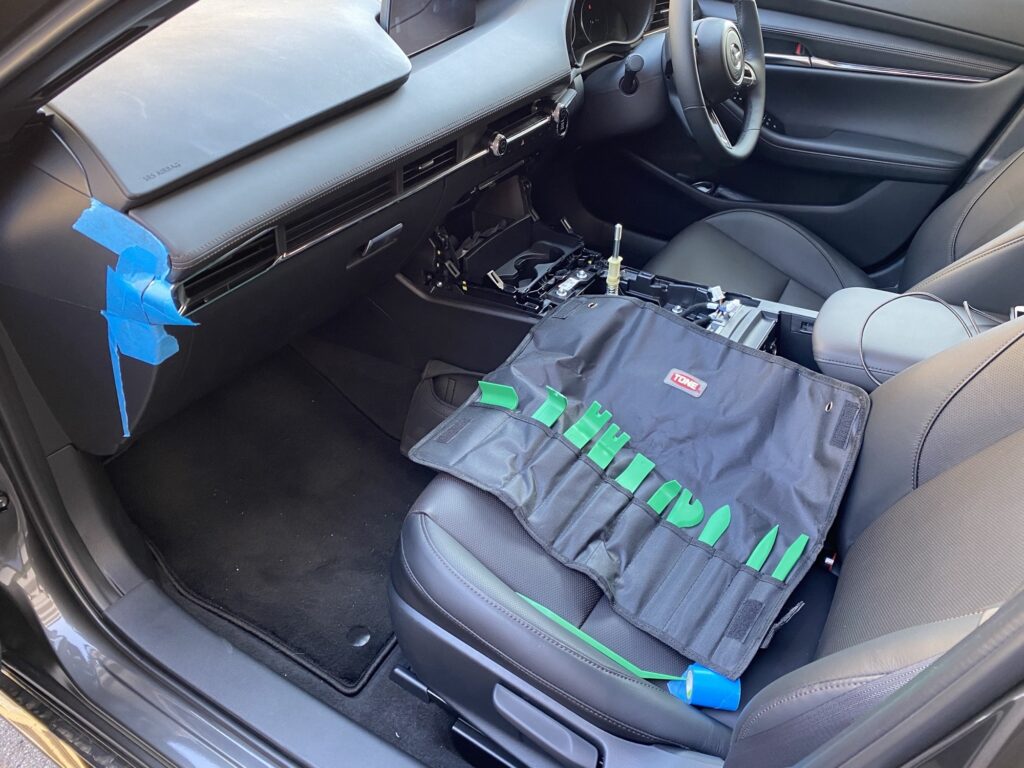

①養生＆パネル外し
　マスキングテープでインパネの縁を保護し、TONEツールでパネルを浮かせて外します。

②ユニット固定ボルト外し
　センター部のユニット裏にあるボルト2本を、SK11ラチェットで回して取り外します。

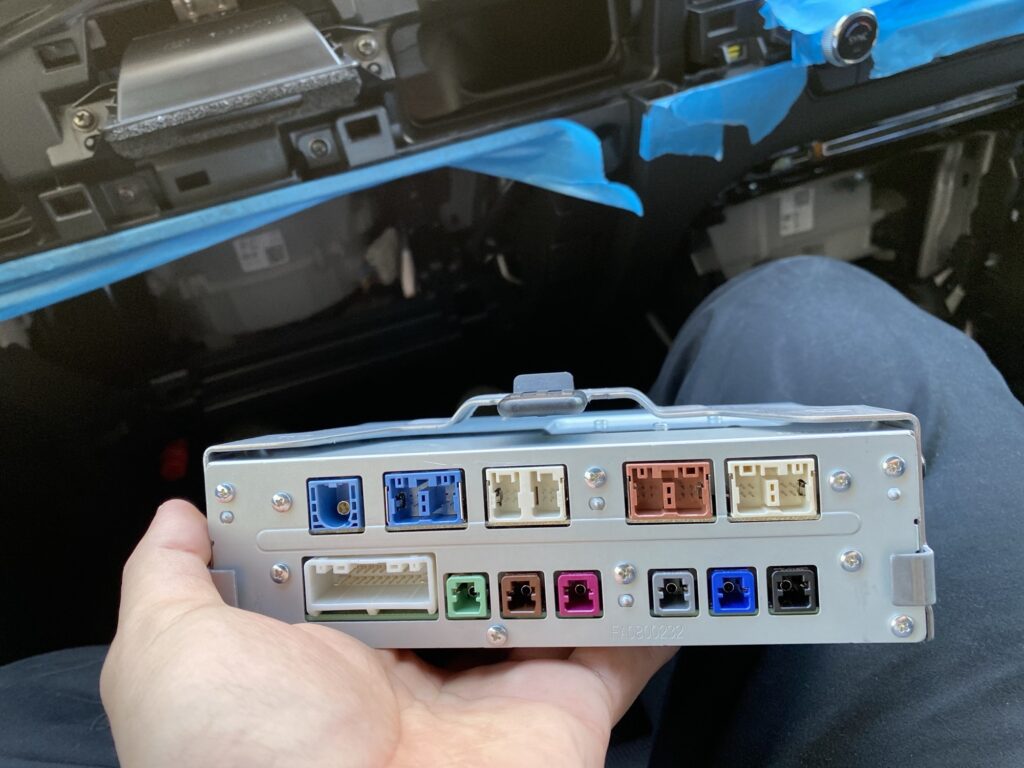

③ユニット本体取り出し
　背面カプラーをすべて外し、ユニットを手前に引き出します。

④TV-KITコネクタ接続
　純正コネクタとユニットの間にTV-KITのコネクタを割り込ませ、説明書どおりに配線を接続。

⑤ユニット＆パネル復旧
　狭い隙間にTV-KIT本体と余剰ハーネスを押し込みつつ、ユニットを元の位置へ戻しボルト固定。　　　　インパネをはめ戻して完了。

①パネル取り外し
　　運転席右側Aピラーとエアコン周りパネルを、TONEツールで養生しながら外します。

②ハーネス接続
　ディーラー購入の純正ETCハーネス（型式：別途調査中）を車両側コネクタにカプラーオン接続。

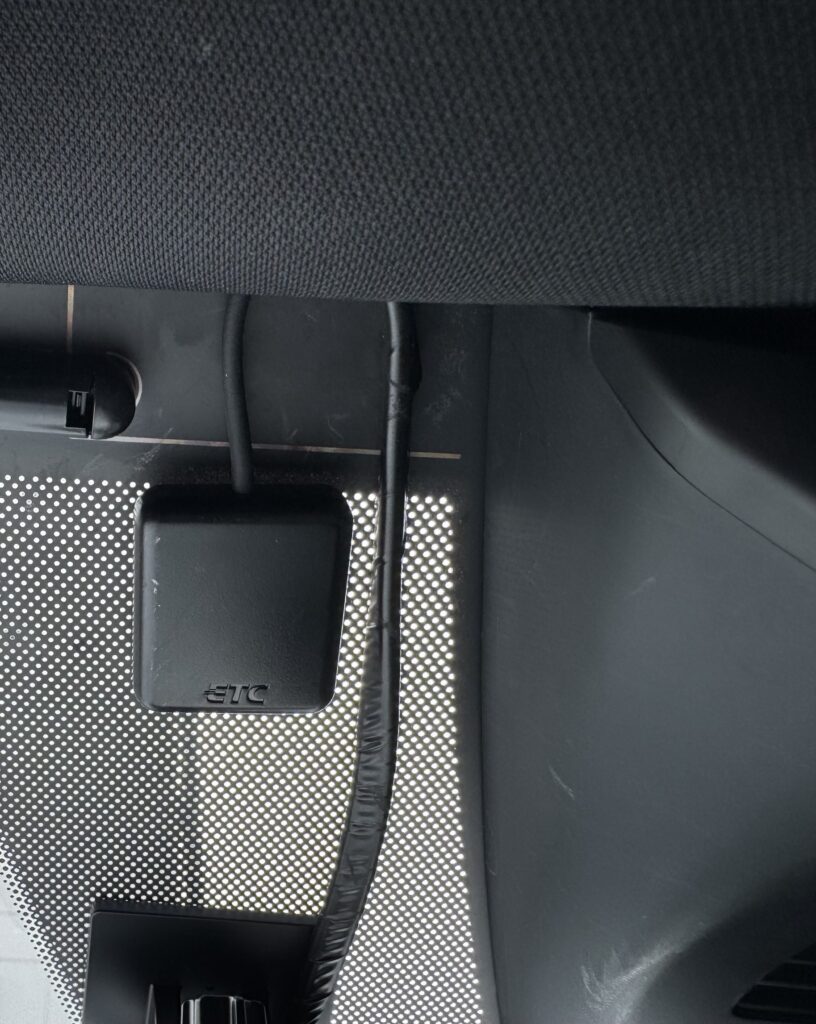

③アンテナ貼付
　ルームミラー左側のフロントガラスにアンテナを両面テープで固定。

④電源配線
　助手席側ヒューズボックスから常時電源／ACCをヒューズ電源取り出しキットで分岐（詳細ヒューズ番号は別途調査中）。アースは車体ボルトにしっかり接続。

⑤復旧
配線を内装裏に沿わせて固定し、パネルを戻して作業完了。セットアップは後日ディーラーにて実施。

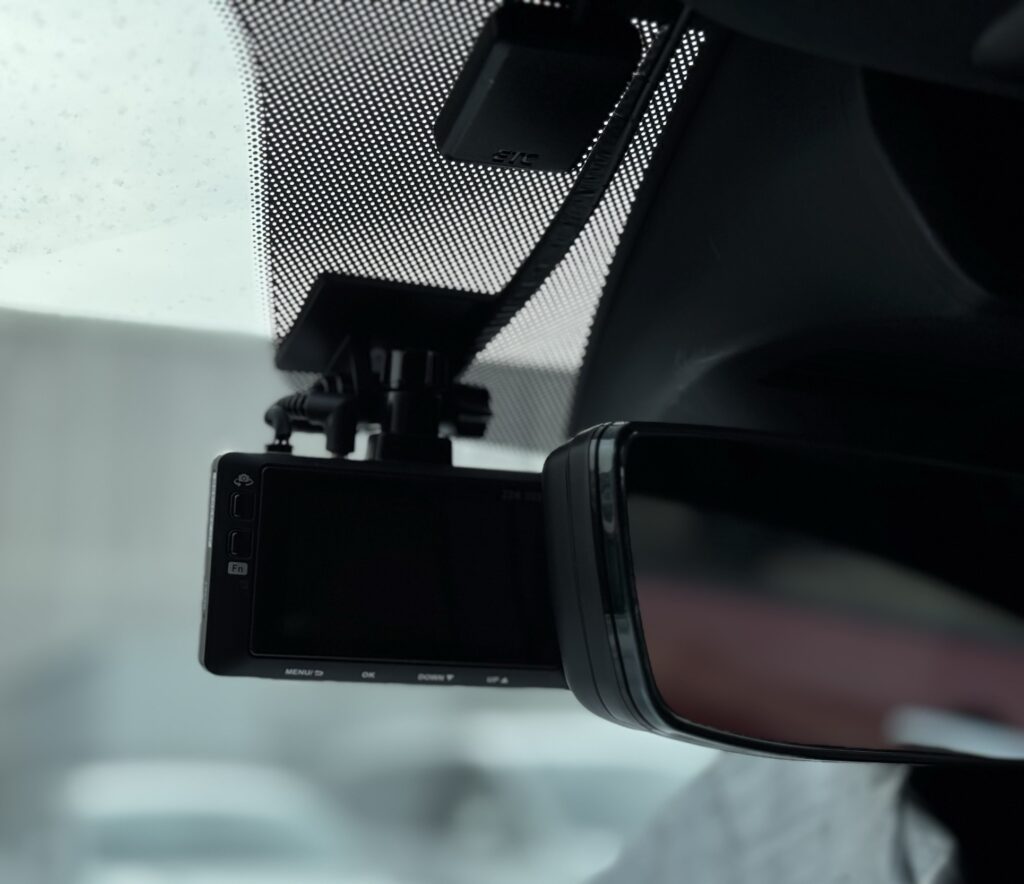

①フロントカメラ設置
　ルームミラー下のセラミックドット部へ固定。視界を邪魔せずベストポジションです。

②電源取得
　COMTEC純正駐車監視コード（HDROP-14）を使い、助手席側ヒューズボックスから常時電源／ACCを分岐。

③リアカメラ配線
　前席天井→助手席側ルーフ→リアシート上→リアハッチ上部センターへ配線。L字コネクタが通りにくく、ここが最大の山場でした。もう二度とやりたくありません（笑）

④固定＆確認
　配線はルーフ裏に隠しつつ結束バンドで固定。カメラの向き・映像をテストして完了。

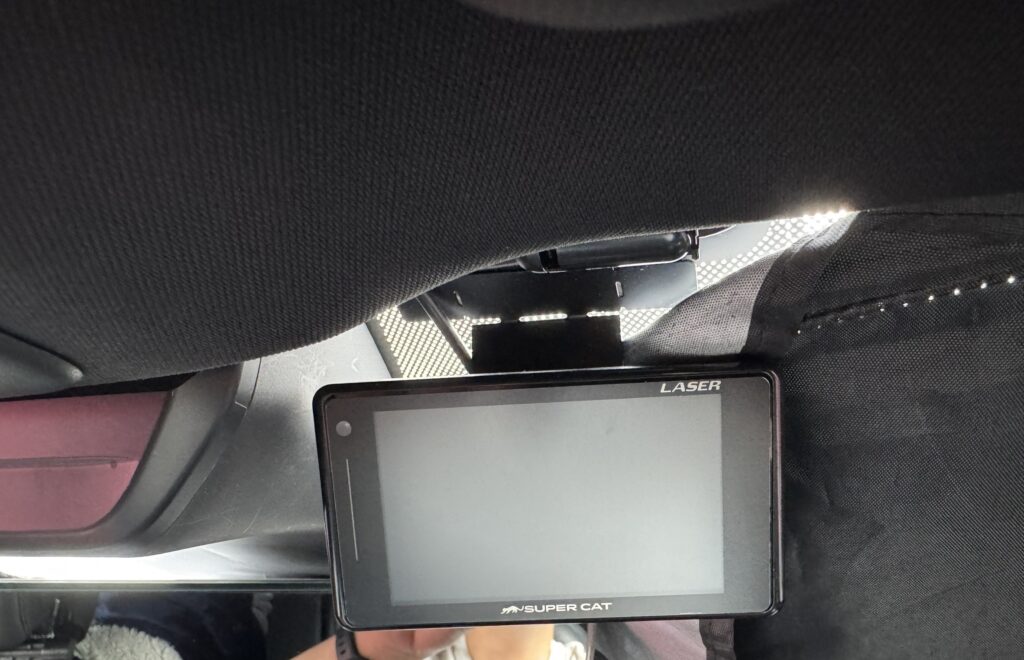

①本体貼付
　フロントガラス上部、ルームミラー横へモニターを両面テープで貼付。

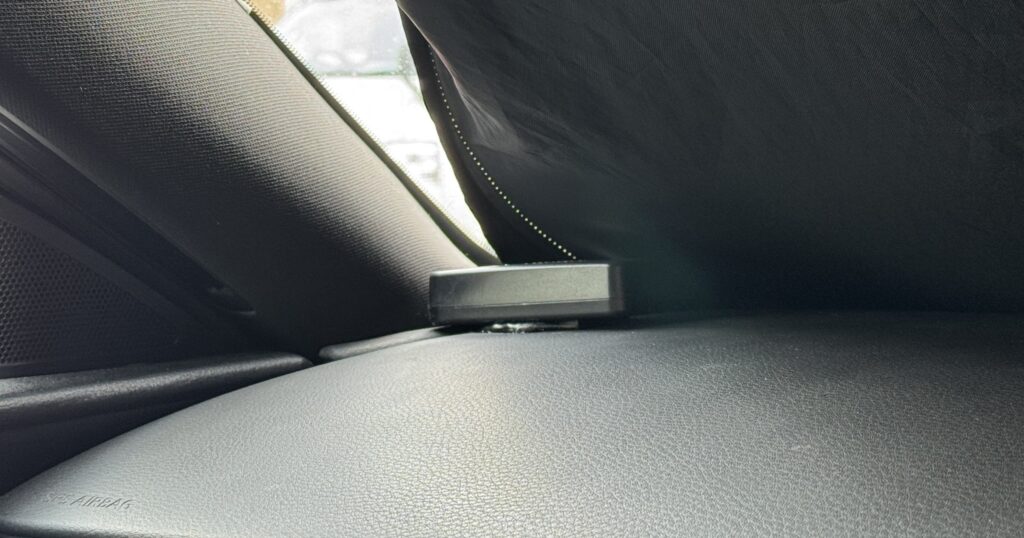

②レーザー受信部設置
　助手席側Aピラー根元付近にセンサーユニットを固定。

③電源取得

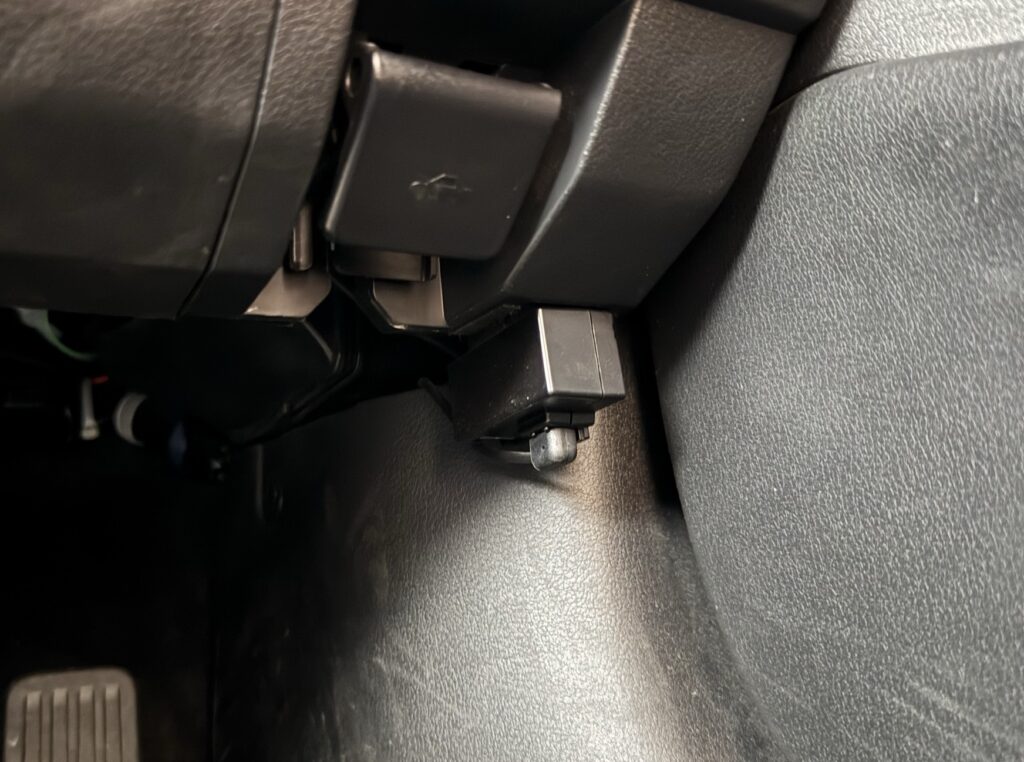

　OBD2接続アダプター「OBD12-MIII」を運転席側右下のOBD端子に差し込み、電源を確保。

④動作確認
　電源ONで画面表示、レーザー検知機接続確認を実施し、問題なしを確認。

①シフトノブ外し
　MT車の場合、反時計回りにシフトノブを回して外します。

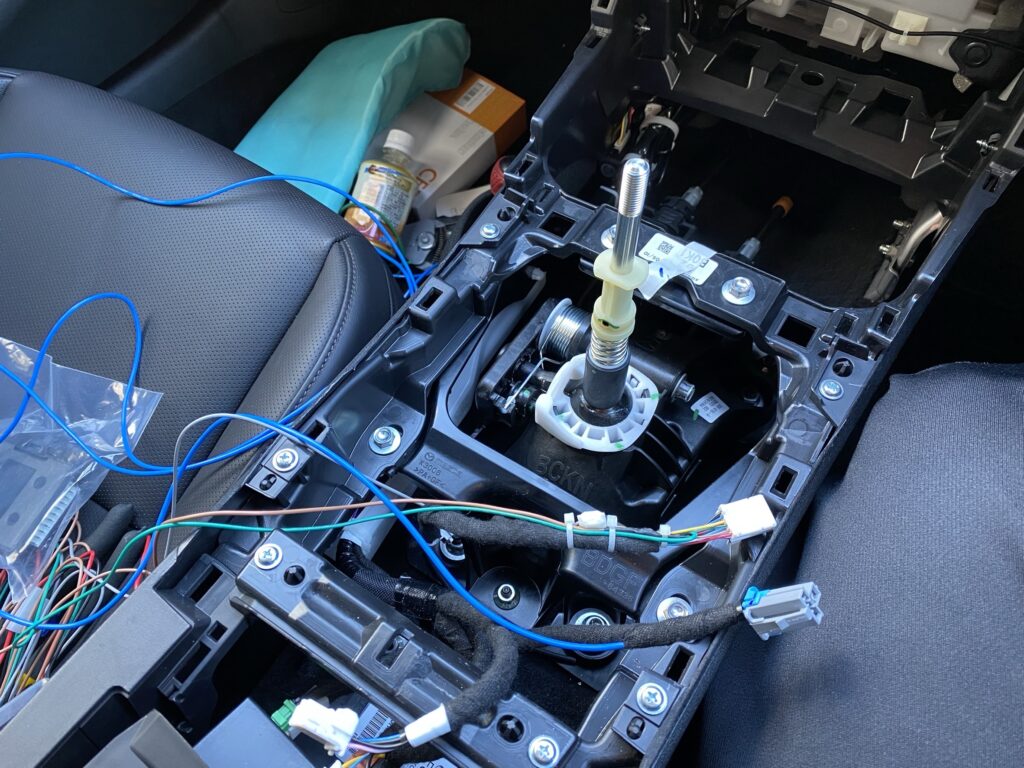

②コンソール分解
　ノブを外したスペースからセンターコンソールを浮かせ、パーキング／ホールドボタン裏のコネクタを外します。

③配線接続
　取説どおりにハーネスを車両配線へ割り込ませ、ハンダ付けで接続。結束バンドで固定し、見えない場所へ収めます。

④復旧
　インパネを戻し、シフトノブを締め直して作業完了。
